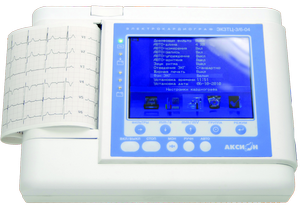

Электрокардиограф ЭК3ТЦ-3/6-04 «Аксион»

Снят с производства!

Электрокардиограф ЭК3ТЦ-3/6-04 «Аксион»

Электрокардиограф предназначен для регистрации электрокардиограмм (ЭКГ) в ручном или автоматическом режимах двенадцати общепринятых отведений, отведений по Небу и Кабрера. В ручном режиме регистрируются выбранные группы отведений, служебная информация, а в конце записи — средние значения ЧСС и RR-интервалов, максимальное и минимальное значение RR, их разница и отношение.

В автоматическом режиме производится синхронная регистрация всех групп отведений по трем или шести каналам. В конце записи выводятся результаты автоматического анализа параметров ЭКГ: длительности зубца Р, интервалов РQ, QRS, QТ, QТс; угол поворота электрической оси сердца AQRS, смещение ST-сегмента, оценка ВСР.

Порт USB позволяет подключить электрокардиограф к компьютеру и передать записанные ЭКГ для анализа и хранения. Предусмотрена возможность передачи снятой ЭКГ по телефону. В электрокардиографе имеются автоматический контроль наложения электродов, наличия кардиостимулятора (вывод сообщения и символов импульса) у пациента, цифровые фильтры (сетевой, антитреморный, антидрейфовый) ЭКГ-сигнала.

Технические характеристики:

• Диапазон входных напряжений — от 0,03 до 10 мВ
• Чувствительность — 2,5; 5; 10; 20 мм/мВ
• Скорость движения бумаги — 12,5; 25; 50 мм/сек
• Полоса пропускания сигнала — от 0,05 до 100 Гц
• Частота дискретизации — 8000 Гц/канал
• Входной импеданс — не менее 10 МОм
• Коэффициент подавления синфазного сигнала — не менее 100000
• Ширина бумаги — 112 мм
• Дисплей — диагональ — 5,6 дюйма;
  разрешение — 640×480 точек
• Питание:
  — от сети переменного тока — (220±22)В
  — от бортовой сети автомобиля напряжением — от 10 до 15В
  — от сменной аккумуляторной батареи — 9,6В; 2,0Ач
• Встроенная память —  64 ЭКГ
• Габаритные размеры — 260×195×65 мм
• Масса — 1,7 кг
• Требование по электробезопасности — класс I, тип CF
