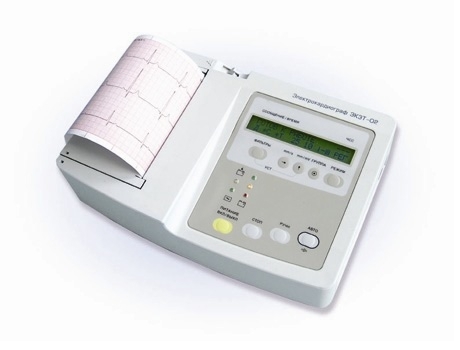

Электрокардиограф ЭК3Т-02 «Аксион» – это 3-канальный электрокардиограф с ударопрочным корпусом, который имеет металлическое дно и выдвижную алюминиевую ручку.
- Предназначен для измерения ЭКГ в медицинских учреждениях, а также в машинах скорой и неотложной помощи в ручном или автоматическом режимах.
Возможности:
1. Расчет основных параметров
2. Возможность диагностики стенокардии (ST-смещение)
3. Сохранение в архиве последних 16-ти ЭКГ
4. В ручном режиме регистрируются выбранные группы отведений, служебная информация, а в конце записи — средние значения ЧСС и RR интервалов, максимальное и минимальное значение RR и их разница. В автоматическом режиме производится синхронная регистрация всех групп отведений по трем каналам. В конце записи выводятся результаты автоматического анализа параметров ЭКГ: длительности зубца Р, интервалов PQ, QRS, QT, QTc; угол поворота электрической оси сердца AQRS, смещение ST-сегмента (в случае превышения нормы). .
5. Порт RS-232 позволяет подключить электрокардиограф к компьютеру и передать записанные ЭКГ для анализа и хранения. Предусмотрена опциональная возможность передачи снятой ЭКГ по телефону. .
6. Регистрация производится на термореактивной бумаге с помощью термопринтера.
7. Для индикации установок и режима работы используется жидкокристаллический символьный дисплей (2 строки по 24 символа) с подсветкой
8. Управление прибором производится с помощью пленочной клавиатуры
9. Электрокардиограф работает от встроенной аккумуляторной батареи или от сети 220 В через внешний блок питания и может автоматически переключаться на сеть и обратно
Технические характеристики
Диапазон входных напряжений — от 0,03 до 8 мВ.
Чувствительность — 5; 10; 20 мм/мВ.
Скорость движения бумаги — 25; 50 мм/сек.
Полоса пропускания сигнала — от 0,05 до 100 Гц.
Входной импеданс — не менее 10 МОм.
Коэффициент подавления синфазного сигнала — не менее 100000.
Ширина бумаги — 112 мм.
Разрешающая способность: — по вертикали 8 точек/мм, — по горизонтали 16 точек/мм.
Питание от сети переменного тока (220±22) В
— от внешнего источника постоянного тока напряжением от 15 до 27 В
— от встроенной аккумуляторной батареи 8,4В; 2,1А*ч
Потребляемая мощность — не более 25 ВА.
Габаритные размеры — 260?175?70 мм.
Масса — 1,7 кг.
Зарядка батареи — не более 4 часов.
